隨著我國環境保護意識的不斷增強，大型平底污泥料倉在污水處理廠的應用與日俱增。其主要工作原理是，污泥被干泥泵輸送到平底的中空筒形倉體中儲存，當需要卸料時，倉底的滑架在液壓推桿的驅動下不斷往復運動，將污泥刮入倉庫卸料口下方的螺旋輸送機內，然后通過輸送機排出倉體，實現卸料。其優點是工作環境整潔，有害氣體便于處理，自動化程度高，對土壤和空氣污染小。但是滑架卸料結構也具有一些明顯的缺陷：

污泥料倉倉底

一、除了監控液壓推桿的推力外，由于滑架是沿推桿進行準直線的往復運動，為避免行程過大損壞倉體，需對其行程進行監控，同時，為了保證運動的直線度，防止滑架因受力不均左右擺頭，還要安裝運動導軌，從而增加了磨損點、系統負載和導軌卡死的不安全因素;

二、滑架結構工作時緊貼倉底，為了保證滑架的剛度和運行的平順，其倉底平面度要求較高;

三、傳統滑架泥倉采用的是液壓推桿驅動，系統復雜、可靠性低、維修價格昂貴;我國液壓系統技術上屬于傳統弱項，由于進口液壓設備價格昂貴，而導致大型平底泥倉大規模推廣遇到價格障礙。

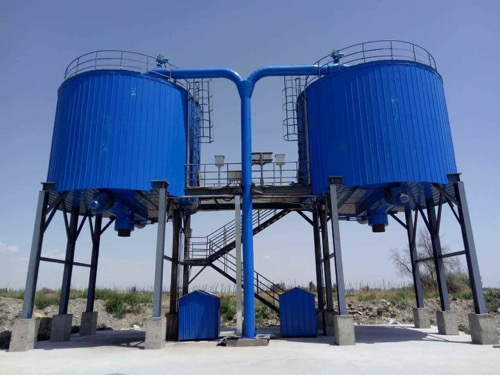

污泥料倉雙塔

針對上述情況，業內急需一種機械卸料機構，以取代液壓推進的滑架卸料結構。

污泥料倉四并聯

      污泥料倉的倉底卸料結構，圓筒形倉底中心開設通孔，通孔兩側沿徑向?qū)ΨQ開設長條形的卸料口，倉底上方布置六邊形翼板，翼板中心開設主軸孔，翼板外緣的旋轉面與兩卸料口內側相切，翼板兩側、對稱布置一對呈倒“Y”形的刮架，刮架的第一、第二斜刮條端部插裝入翼板內，翼板頂部中心布置導泥板，倉底通孔內裝配一根主軸，主軸上端固定在翼板主軸孔內，下端上固定傳動鏈輪，傳動鏈條一端套裝在傳動鏈輪上，一端伸出倉庫外側、套裝主動鏈輪，主動鏈輪固定在電機輸出軸上。旋架結構單一的旋轉運動，不存在運動死點和額外的限位機構，可以簡化控制系統，提高運行的安全性，增強了可靠性;翼板對倉底的平面度要求不高;降低了成本，利于生產推廣。
